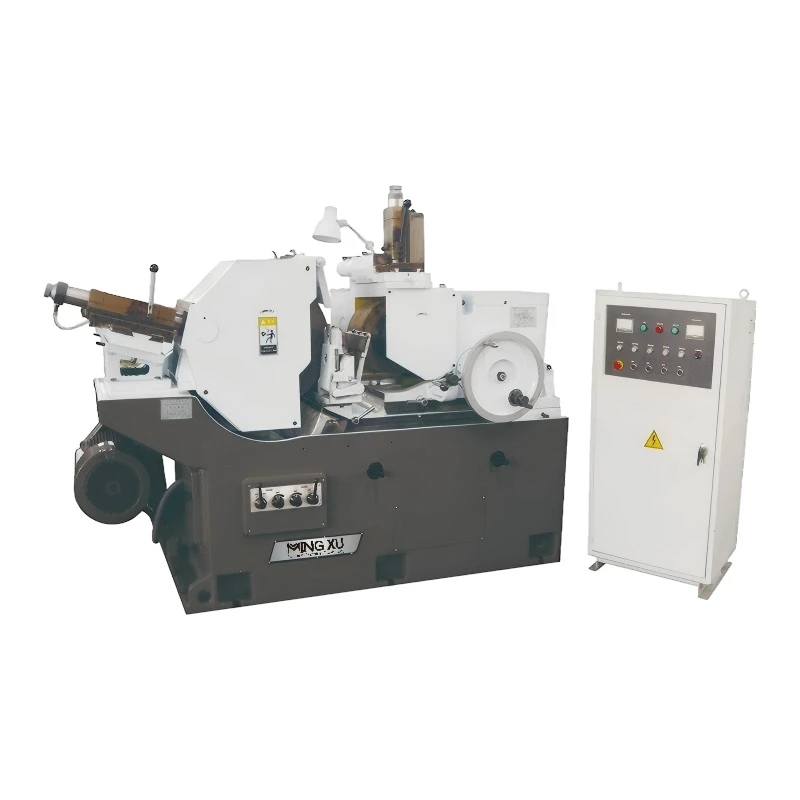

Mesin Pengisar Tanpa Pusat Automatik
Model: MX-M1083B
Maks. Diameter Pengisaran: 150mm
Spesifikasi Roda Pengisaran: P600x200x305mm
Spesifikasi Roda Pengawal: PDA350x200x203mm
Suapan/Bahagian: 0.01mm
Suapan/Lubang Miro: 0.005mm
Sistem CNC: SIEMENS, FANUC, MITSUBISHI
- Delievery yang cepat
- Jaminan kualiti
- 24/7 Perkhidmatan Pelanggan
pengenalan produk
MX-Mesin pengisar automatik tanpa pusat siri M1083B memberikan yang luar biasa melalui-keupayaan mengisar suapan, membolehkan pemprosesan panjang penuh-panjang yang cekap bagi bahan bar dan tiub panjang. Konfigurasi fleksibelnya membolehkan peralihan pengeluaran pantas. Ini boleh dicapai dengan hanya menggantikan plat sokongan dan melaraskan sudut roda panduan dan roda pengisar, yang boleh memuatkan bahan kerja dengan diameter dan panjang yang berbeza-beza. Dengan kecekapan tinggi, kadar sekerap yang rendah dan keperluan yang dikurangkan untuk buruh dan alat bantu, mesin ini menawarkan kos unit yang sangat kompetitif dalam pengeluaran besar-besaran.
Mesin pengisar tanpa pusat automatik MX-M1083B digunakan terutamanya untuk melalui-pengisaran permukaan silinder pelbagai bahagian gelang dan bahagian aci; terjunan manual-jenis pengisaran pelbagai langkah, kon dan permukaan berputar silinder.
MX-M1083B Precision Centerless Grinder
Ciri-ciri Teknikal
1. Kapasiti Pengisaran
• Julat Diameter Bahan Kerja: Menyokong julat luas daripada 0.5mm (pin mikro) hingga 300mm (gulungan besar).
• Julat Panjang Bahan Kerja: Sokongan standard sehingga 2 meter; katil lanjutan pilihan menyokong pemesinan aci ultra-panjang sehingga 6 meter.
• Penyingkiran Maksimum: Penyingkiran maksimum dalam pas pengisaran tunggal boleh mencapai 0.5mm (bergantung kepada kekerasan bahan).
2. Prestasi Ketepatan
| • Ketepatan Geometri |
Kebulatan: Kurang daripada atau sama dengan 0.0015 mm (Ketepatan Tinggi) Silindris: Kurang daripada atau sama dengan 0.002 mm / 500mm (Menghilangkan Lekuk) Kelurusan: Kurang daripada atau sama dengan 0.003 mm / 1000mm |
| • Kualiti Permukaan |
Kekasaran Permukaan: Ra 0.05 - 0.2 μm (Selesai Cermin) Tiada tanda lingkaran, tiada tanda sembang, tiada tanda melecur |
| • Kestabilan Dimensi |
Indeks Keupayaan Proses (CPK): Lebih daripada atau sama dengan 1.67 (Analisis statistik 100 keping diproses berturut-turut) Zon Serakan Dimensi: Kurang daripada atau sama dengan 0.004 mm |
3. Tatarajah Mekanikal
| • Pangkalan |
Tuangan mineral-kekuatan tinggi (konkrit polimer), berumur untuk penyerapan hentakan yang kuat dan kestabilan haba yang tinggi. |
| • Pengisar Spindle |
Jenis: Galas hidrostatik atau galas bergolek berketepatan tinggi-(pilihan). Ciri-ciri: Ketegaran yang tinggi, getaran rendah, hayat yang panjang. Kaedah pemacu: Terus-pacu motor frekuensi boleh ubah atau pemacu tali pinggang. |
| • Mengatur Spindle |
Jenis: galas hidrostatik. Kaedah pemacu: Motor servo + pengurang ketepatan, membolehkan peraturan kelajuan tanpa langkah. Pelarasan sudut: Kawalan servo CNC (paksi C-), julat pelarasan 0 darjah - 5 darjah , resolusi 0.001 darjah . |
| • Rehat Kerja |
Bahan: Solid Tungsten Carbide atau salutan seramik. Kaedah pelarasan: Manual atau motor servo didorong untuk-penalaan halus ke atas/bawah/ke hadapan/ke belakang. |
| • Dalam-Sistem suapan |
Kaedah pemacu: Skru bola ketepatan & motor servo AC. Jenis rel panduan:-panduan linear ketegaran tinggi (HIWIN/THK) atau plastik-panduan gelongsor bersalut. Resolusi: 0.001 mm (standard) / 0.0001 mm (pilihan penuh-tertutup-pembaris parut gelung). |
| • Piawaian keselamatan |
Mematuhi piawaian keselamatan CE/ISO, dilengkapi dengan tirai lampu keselamatan, peranti berhenti kecemasan, dan peranti perlindungan kunci pintu. |
4. Penyejukan & Alat Bantu
• Pam Penyejuk: Pam empar-tekanan tinggi,-tinggi (20 bar, 100 L/min), dengan pemisah magnet + penapis pita kertas.
• Sistem Kawalan Suhu: Unit penyejuk pilihan, mampu mengawal suhu bendalir pengisaran dalam ±0.5 darjah .
• Sistem Penyingkiran Cip: Penghantar cip lingkaran & penghantar cip plat rantai secara automatik mengangkut cip pengisar ke troli pengumpulan cip.
• Sistem Pelinciran: Menggunakan peranti pelinciran bermasa dan bermeter automatik untuk memastikan hayat perkhidmatan rel panduan dan skru plumbum.
5. Keperluan Utiliti
• Bekalan Kuasa: 3 fasa AC 380V / 400V / 415V, 50/60Hz (boleh disesuaikan mengikut wilayah).
• Jumlah Kuasa: 35 kW - 60 kW (bergantung kepada model).
• Bekalan Udara: 0.5 - 0.7 MPa, penggunaan < 200 L/min (untuk pengedap dan pembersihan).
• Suhu Ambien: Disyorkan 20 darjah ± 2 darjah (bengkel terkawal-suhu disyorkan untuk-pemesinan ketepatan tinggi).
Data Teknikal
|
Nama Produk |
Mesin Pengisar Tanpa Pusat Automatik |
|
Model |
MX-M1083B |
|
Suapan -terjun |
|
|
Diameter Pengisaran |
10-150mm |
|
Maks. Panjang Pengisaran |
190mm |
|
Melalui-suapan |
|
|
Diameter Pengisaran |
10-150mm |
|
Spesifikasi Roda Pengisaran |
P600x200x305mm |
|
Spesifikasi Roda Kawal Selia |
PDA350x200x203mm |
|
Kelajuan Roda Pengisaran |
1115r/min |
|
Mengawal Kelajuan Roda |
10-200r/min |
|
Sudut Pusing Roda Pengawal |
|
|
Menegak |
-2 darjah - +5 darjah |
|
Mendatar |
0 darjah - +3 darjah |
|
Suapan/Putar |
1.5mm |
|
Suapan/Bahagian |
0.01mm |
|
Suapan/Lubang Miro |
0.005mm |
|
Ketinggian Dari Garis Tengah Gri. Roda & Reg. Rehat Roda Untuk Bekerja |
285mm |
|
Jumlah Kuasa |
|
|
Motor Roda Pengisar |
22KW |
|
Motor Roda Pengatur |
3KW |
|
Bekalan Kuasa |
3N 50Hz 380V |
|
Dimensi Mesin (L*W*H) |
2650x1500x1800mm |
|
Berat Mesin |
Kira-kira 7000Kg |
|
Ketepatan (Bar Standard) |
|
|
Kebulatan |
0.002mm |
|
silinder |
0.003mm |
|
Kekasaran |
Ra0.32μm |
Peralatan Automasi
Sistem dan Perisian CNC
